Linka pro kompletaci chladiče (AUDI)

DODÁVKA PLNĚ AUTOMATICKÉ LINKY PRO KOMPLETACI CHLADIČE (AUDI)

Tento projek zastřešuje společnou realizaci tří zakázek:
 – Linka pro kompletaci chladiče AUDI.
 – Doplnění elevátorů k projektu cooleru AUDI V6 GEN EVO 3.
 – Doplnění stanice pastování delt.

Název zakázky:       Linka pro kompletaci chladiče AUDI
Termín realizace:    2018 – 2020

ZADÁNÍ:
Projekt byl zahájen na základě poptávky zákazníka a postupně byl zpřesňován v následných technických jednáních, kde došlo k finalizaci zadání ze strany konečného zákazníka – Audi. V průběhu realizace vznikly další požadavky na vylepšení a doplnění komplexní linky o stanici pastování delt a vstupní skládací zařízení trubek s vlnovcem tzv. elevátorů.
Hlavní požadavek zákazníka, byl zaměřen na zvýšení kvality, úsporu pracovních sil a zvýšení produktivity.

ŘEŠENÍ – PARAMETRY:
Takt linky:    1 min./ks
Kapacita:    20 ks paletek tzn. 1ks = 1pal.

POPIS AUTOMATIZOVANÉHO PROCESU:

• Zakládání dílčích komponentů a odebírání hotového kusu operátorem.
• Zakládání, orientace a manipulace trubek.
• Kalibrace vnějšího pláště – shell a přepážek.
• Pastování vnitřních přepážek shell trubky.
• Temování a provlékání trubek skrz víka.
• Montáž horní a spodní příruby.
• Laserové značení DMC kódu.

ZÁKLADNÍ CHARAKTERISTIKA:

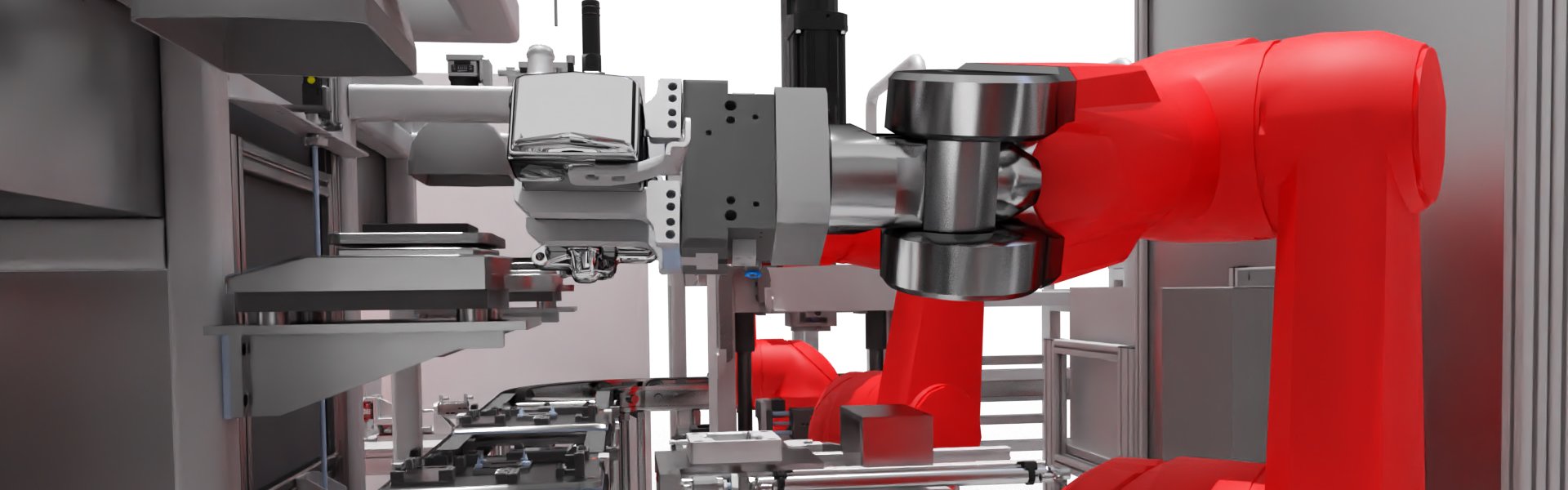

• Manipulaci s díly (chladiči) zajišťuje 12 robotů STAUBLI s upravenými gripery.
• Čtečka DMC kódu je firmy Cognex a je propojena systematicky s tracebilitou výroby interního systému MES zákazníka.
• Kalibrační váhy jsou propojeny s řídícím systémem SIEMENS a vizualizace je zobrazena včetně ovládání na OP panelu.
• Obsluhu zařízení zajišťují dva operátoři, kteří zároveň obsluhují více navazujících pracovišť.
