Automatizovaná linka na sestavení chladiče (VW)
Naše automatizované pracoviště na výrobu nového typu chladiče = zvýšení produktivity a kvality výroby
Základní parametry

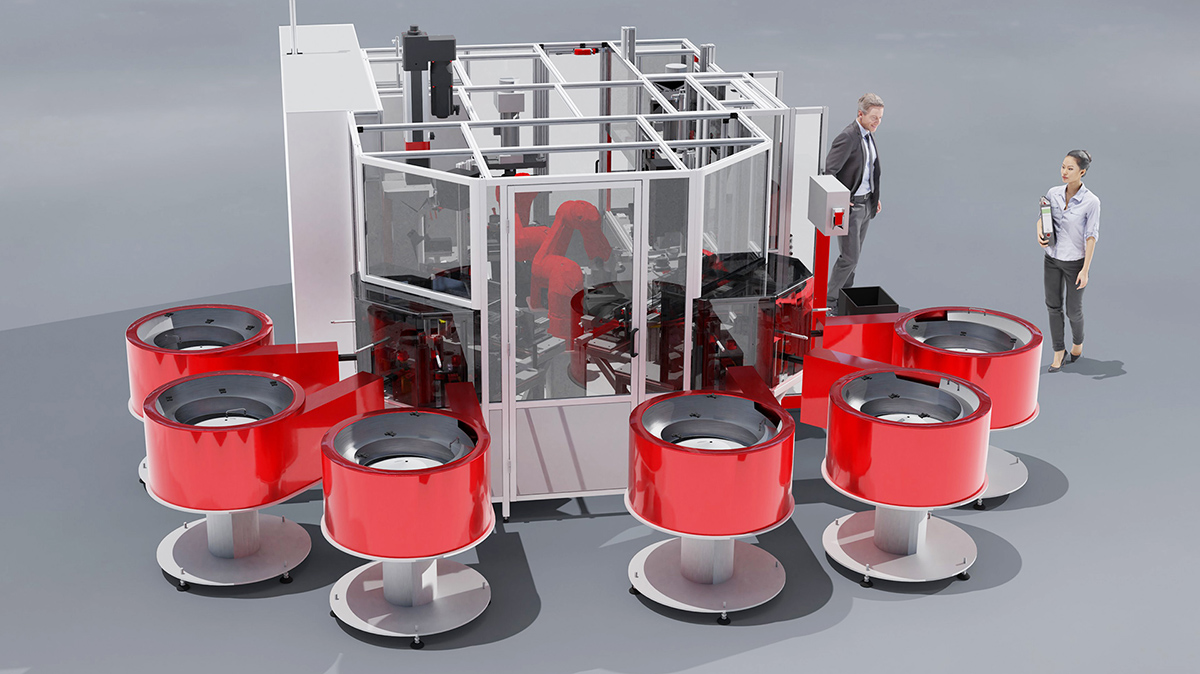

Celkový pohled na linku

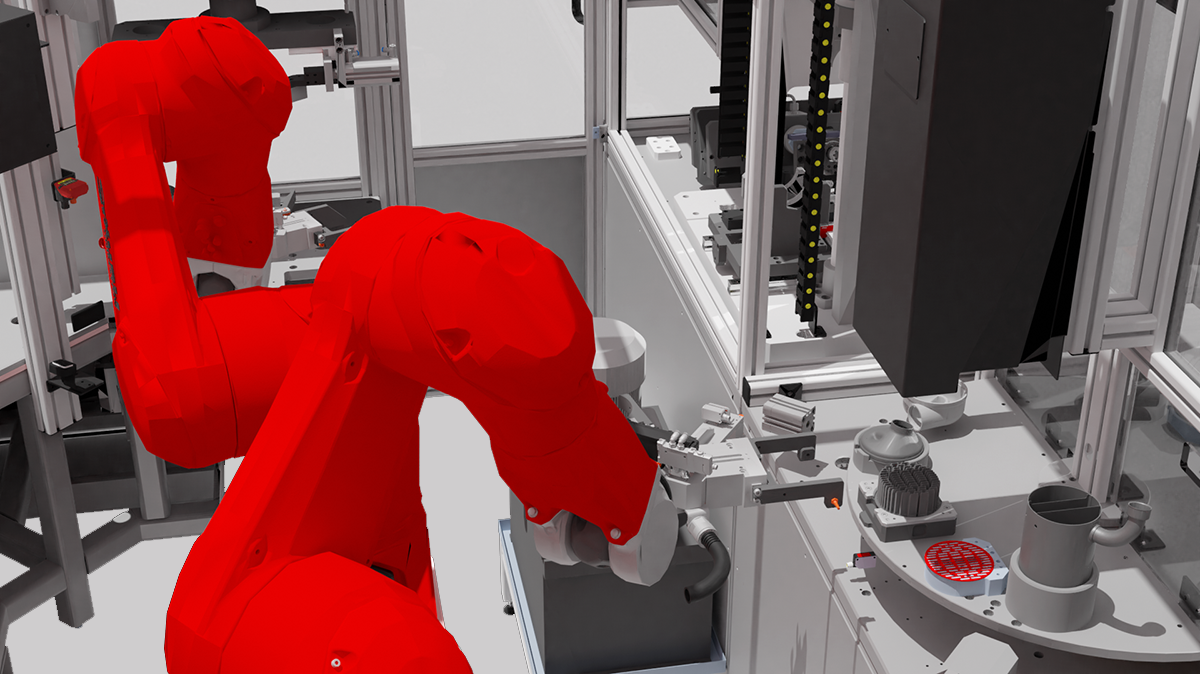

Robot se chystá k uchopení dílu sestavy

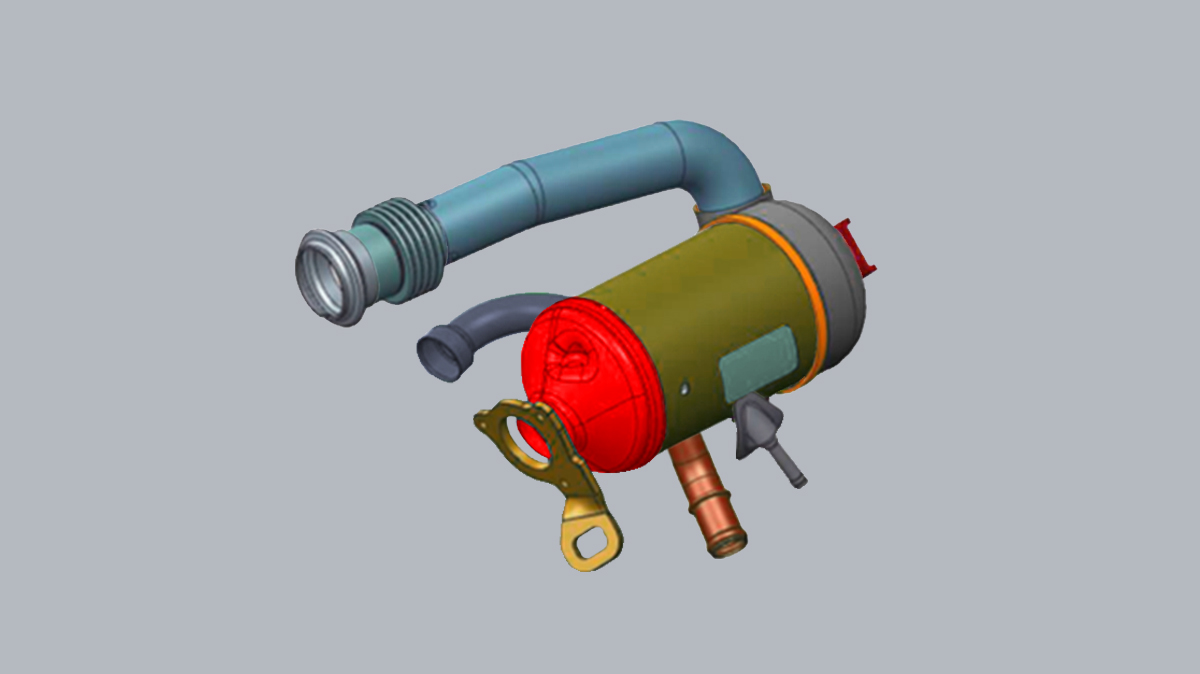

Zobrazení sestavy
DODÁVKA AUTOMATIZOVANÉHO PRACOVIŠTĚ NA KOMPLETACI CHLADIČE – S VYUŽITÍM ROBOTIZACE
Název zakázky: Sestava chladiče pro EGR modul
Termín realizace: 2018 – 2019
ZADÁNÍ:
Hlavní požadavek zákazníka, byl zaměřen na zvýšení kvality produkce, úsporu pracovních sil a zvýšení produktivity při výrobě nového typu chladiče. Naše řešení je založené na dodávce několika automatizovaných pracovišť obsluhovaných roboty.
ŘEŠENÍ – PARAMETRY:
Takt linky: 1 ks/55 s
Kapacita: 456 kusů/směna
POPIS AUTOMATIZOVANÉHO PROCESU:
- Zakládání dílčích komponentů a odebírání hotového kusu operátorem.
- Zakládání, orientace a manipulace trubek.
- Kalibrace vnějšího pláště – shell a přepážek.
- Pastování vnitřních přepážek shell trubky.
- Temování a provlékání trubek skrz víka.
- Montáž horní a spodní příruby.
- Laserové značení DMC kódu.
ZÁKLADNÍ CHARAKTERISTIKA:
- Vibrační podavače vstupních dílů.
- Manipulátory s přípravky pro práci s trubkami.
- Manipulaci s díly zajišťují dva roboti Stäubli s chapadly (gripery) vlastní konstrukce.
- Lisovací zařízení TOX.
- Pastovací a kalibrační zařízení.
- Laserové svařovací zařízení.
- Laserový popisovač ROFIN.
- Kamerová kontrola.
- HW – SIEMENS-SIMATIC.
- Obsluhu zařízení zajišťuje jeden operátor.
Klíčové benefity našeho řešení:
- Minimalizace zmetkovitosti na hranici k 0 %
- Kompletace výrobku ve zkrácených termínech
- Eliminace manuálních vstupů do procesu kompletace výrobku
- Úspora pracovních sil – zařízení je plně automatické
- Minimalizace výrobního taktu linky
- Snížení finanční nákladů na zajištění kompletaci sestavy chladiče
