Stroj č. 2 na zalisování kluzné vložky do těla ventilu
Stroj v pořadí č. 2 poloautomatické výrobní linky pro kompletaci EGR ventilu Audi 3. generace s následným uzpůsobením pro alternativní montáž EGR ventilu 2. generace.
Stroj na zalisování kluzné vložky a kazety těsnící vložky do těla ventilu
Projekt: Montážní linka pro EGR ventil – Audi V6
Počet pracovišť v rámci zařízení: 6
Termín realizace: 2015 – 2016
PARAMETRY:
Šířka: 2000 mm
Hloubka: 2155 mm
Výška: 2255 mm
Provozní tlak: 0,6 MPa
FUNKCE ZAŘÍZENÍ:

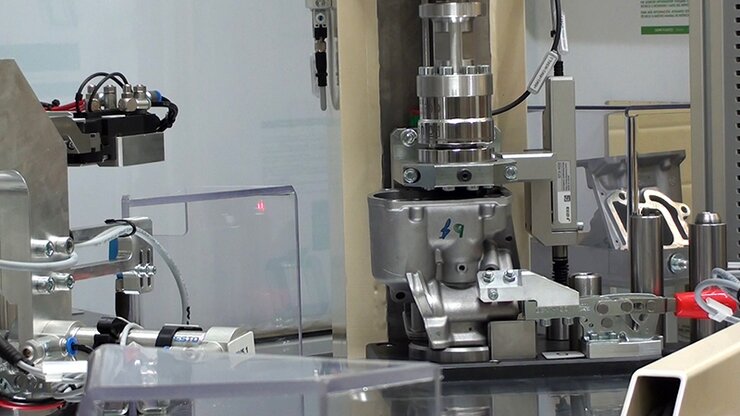

Zařízení slouží pro poloautomatickou montáž podsestavy kazety těsnící vložky (V-SEAL), kluzné vložky (BUSHING) a těsnícího o-kroužku (O-RING) do těla EGR ventilu (VALVE HOUSING).
POPIS PRACOVÍŠŤ ZAŘÍZENÍ:

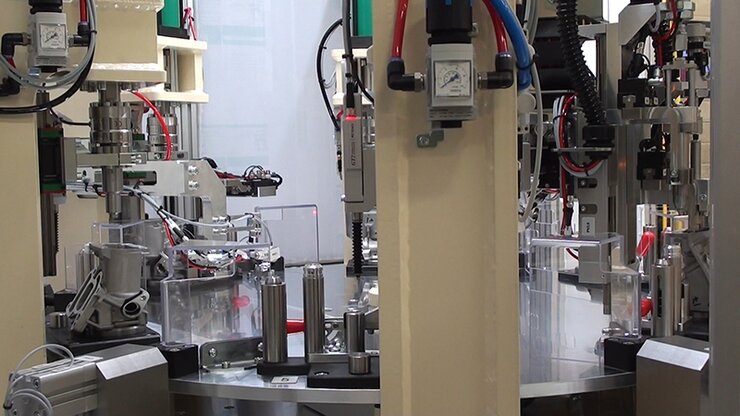

Montážní zařízení je koncipováno jako stroj s automaticky ovládaným otočným stolem. Po obvodu otočného stolu se nachází 6 pracovních pozic, z nichž jedna slouží obsluze stroje k založení vstupních komponent a zároveň vyjmutí hotové podsestavy. Na ostatních pěti se nacházejí automatická montážní pracoviště, která provádějí automatické zalisování a zakrimpování jednotlivých komponent v těle ventilu.
Všechny lisovací a krimpovací operace jsou znázorňovány na grafech a ty jsou následně pod datumovým kódem uloženy.
KONSTRUKCE ZAŘÍZENÍ:
- robustní ocelový rám s uzavřenými lyžinami pro snadnou manipulaci pomocí VZV,
- pevné/polykarbonátové výplně – jako fixní plochy nebo jako dvířka,
- pracovní prostory zabezpečeny optickými bezpečnostními závorami, elektrickými bezpečnostními zámky nebo šroubovými spoji,
- operátorský panel a ovládací tlačítka v snadném dosahu operátora,
- elektrický rozvaděč v zadní části strojeve spodní části ocelové profily 60x60x6, v horní části ITEM profily.
Pracovní prostor stroje:

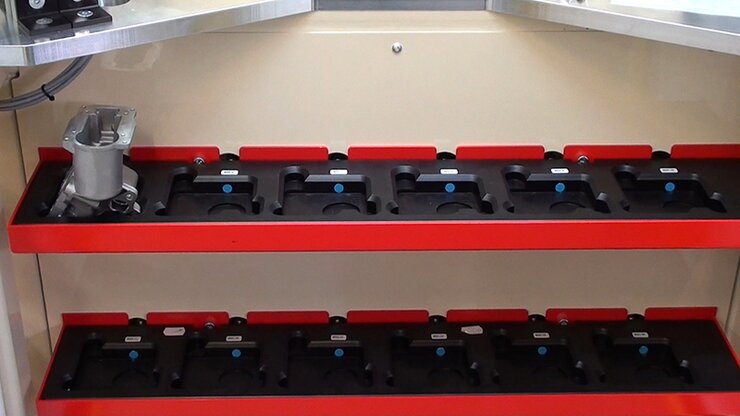

a) Založení vstupních komponent / vyjmutí hotové podsestavy
b) Otočný stůl
